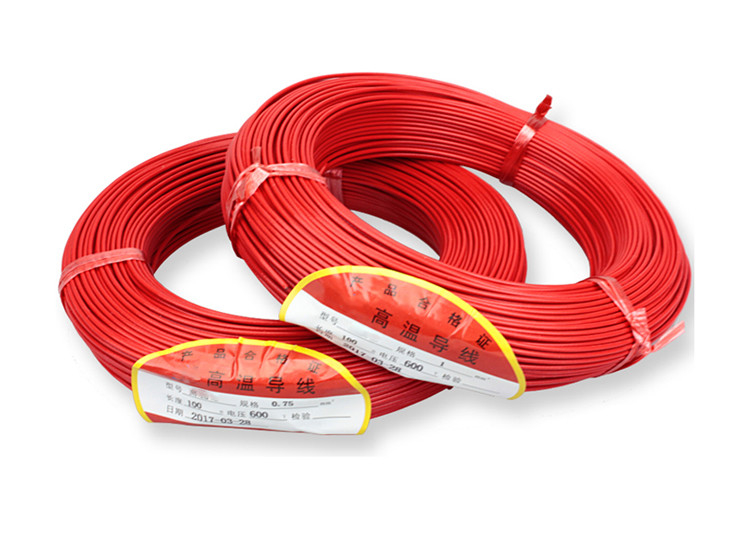

Untertageschleifen-Kabel 0,75-Millimeter-Durchmesser-Schleifen-Spule für Fahrzeug-Entdeckungs-Sperren-Tor

Untertageschleifen-Kabel 0,75-Millimeter-Durchmesser-Schleifen-Spule für Fahrzeug-Entdeckungs-Sperren-Tor

Was ist Schleifendetektorkabel?

Verwendet im Fahrzeugüberwachungsgerät für Entdeckung von Verkehrsbewegungen über Schaffung der induktiven Schleife zur Frequenz

Signal, das in Kabel und in metallische Teile des Fahrzeugs fließt. Diese Kabel sind für Installation in einer Schlitzeinfräsung in bestimmt

die Fahrbahn.

SINOMATIC, wie ein Berufsschleifendetektorhersteller auch hochwertiges Schleifenkabel mit ausgezeichnetem versieht

Funktionsleistung. der Benutzer kann 20-2000uH induktive Wertschleife für die Projekte leicht machen. Induktiv sondern Sie aus

Kanalschleifen-Fahrzeugentdeckung ist noch die zuverlässigste und kosteneffektivste Methode der Fahrzeugentdeckung in heutigem

Verkehrs- und Parkanwendungen.

Produkt-Details

1. Der Detektor sollte in eine wasserdichte Wohnung installiert sein, die zur Schleife so nah ist, wie möglich.

2. Die Schleife und die Zufuhr sollten von Isolierkupferdraht mit einer minimalen Querschnittsfläche 1.5mm2 gemacht werden.

Die Zufuhr sollte mit mindestens 20 Drehungen pro Meter verdreht werden. Gelenke im Draht werden nicht empfohlen und müssen sein

gelötet und wasserdicht gemacht. Fehlerhafte Gelenke konnten zu falsche Operation des Detektors führen. Zufuhren, die können

wählen Sie elektrische Geräusche sollte aussortiertes Kabel aufbrauchen aus, wenn der Schirm mit Erde bedeckt ist, am Detektor.

3. Die Schleife sollte entweder mit einem Mindestabstand von 1 Meter zwischen Gegenseiten quadratisch oder rechteckig in Form sein.

Normalerweise 3 Drehungen des Drahtes werden in der Schleife verwendet. Große Schleifen mit einem Umfang von größer als 10 Metern sollten 2 verwenden

Drehungen, während kleine Schleifen mit einem Umfang von weniger als 6 Metern 4 Drehungen verwenden sollten. Wenn zwei Schleifen im Abschluss benutzt werden

Nähe miteinander wird es empfohlen, dass 3 Drehungen in einen und 4 Drehungen in der anderen verwendet werden, um Übersprechen zu verhindern.

4. Übersprechen ist ein Ausdruck, der verwendet wird, um die Störung zwischen zwei angrenzenden Schleifen zu beschreiben. Zu die falsche Operation vermeiden

vom Detektor sollten die Schleifen mindestens 2 Meter auseinander und auf verschiedenen Frequenzeinstellungen sein.

5. Für Einfachkanalschleifendetektorinstallation sollten Schlitze in die Straße unter Verwendung eines Maurerarbeitschneidwerkzeugs geschnitten werden. Ein Schnitt 45o

sollte über den Ecken gemacht werden, um Schaden des Drahtes auf den Ecken zu verhindern. Der Schlitz sollte ungefähr 4mm weit sein

und 30mm bis 50mm tief. Erinnern Sie sich, den Schlitz von einer der Ecken auf den Straßenrand zu verlängern, um unterzubringen

Zufuhr.

6. Beste Ergebnisse werden erzielt, wenn eine einzelne Länge des Drahtes ohne Gelenke verwendet wird. Dieses wird erzielt möglicherweise, indem man läuft

Draht vom Detektor zur Schleife, um die Schleife für 3 Drehungen und dann zurück zu dem Detektor. Der Zufuhrteil von

Draht wird dann verdreht. Erinnern Sie sich, dass das das Verdrehen der Zufuhr seine Länge verkürzt, um einem lang genug Zufuhrdraht sicherzugehen ist

verwendet.

7. Nach der Schleife und der Zufuhr sind Drähte in den Schlitz gelegt worden, wird der Schlitz mit einem Epoxidmittel- oder Bitumenfüller gefüllt.

Wie man einen Schleifendetektordraht installiert?

INSTALLATIONS-SCHRITTE

• Schnitt eines Schlitzes.
• Den Schlitz säubern und trocknend.
• Legen in den Induktivschleifendetektordraht.
• Versiegeln des sawcut.
• Verbindung des Drahtes an die Zuleitung.
• Verbindung des Kabels an die Klemmleiste im Kabinett.
• Die Gewährleistung des Geschirrs schließt die Klemmleiste an die Elektronikeinheit an.
